高壓捕獵機捕獵器的安裝及電路設計
捕獵機地線的安裝：把鋼筋棍在離機器15米遠的地方打入地下60--120公分深，用4平方的銅線纏緊在鋼筋棍上，另一頭接在機器的地線接柱上面。若地面太干燥，可以順著網線每200--300米打一根鋼筋棍。用銅線連接起來。
機器的接線方法：把充滿電的電瓶正極接在機器的電瓶輸入正極接柱 上。電瓶負極連接在機器的電瓶輸入負極接柱上。用20米左右的4平方銅線連接在網線接柱上面，地線接柱用銅線連接在鋼筋棍上面。即可。
用開關表示的電流型逆變器的基本電路.這種逆變器的特點是各開關和反向阻斷用的二極管串聯，在直流側連接有電抗器，因此，電流型逆變器的輸出電流總是由直流側電抗器穩流成方波.
控制電流型逆變器輸出電流(所需要的基波電流〗的方法電壓型逆變器與電流型逆變器具有對偶性，帶電感負載的電壓型逆變器與帶電容負載的電流型逆變器對偶；帶電容負載的電壓型逆變器與帶電感負載的電流型逆變器對偶.電壓型逆變器的輸出電壓波形與電流型逆變器的輸出電流波形相同；
QQ:1006295967
電壓型逆變器的輸出電流的波形與電流型逆變器的輸出電壓彼形相同.利用這種對偶性可以給電路的諧波分析帶來方便，即可以把電壓型逆變器輸出交流電壓的諧波分析結果，用于電流型逆變器輸出交流電流的諧波分析.
這里必須指出的是， 野豬捕獵機，利用對偶性進行諧波分析,必須是在利用相同的調制法和相同的調制電路進行諧波分析時才能使用‘例如多重疊加法可以分為等幅多重疊加和變幅多重疊加、串聯多重疊加和并聯多重疊加、通過輸出變壓器的多重疊加和通過電抗器的多重疊加。 內容來自廣州市捕王科技
QQ:1006295967
有的甚至采用直接并聯多重疊加等，利用對偶性進行諧波分析，必須是在采用相同的疊加法和相同的疊加電路時才能使用，因為不同的疊加法，不同的電路疊加出來的結果是不相同的，這一點必須注意對電壓型逆變器和電流型逆變器的對偶性是相同的.
高壓捕獵機電路與電流盤逆變器電路的脈波數這令術語對逆變器的輸入輸出波形分類是有用的.電壓型與電流型逆變器電路的脈波數，是指在交流電壓的一個周期內直流側波動的次數.在電壓型逆變電路中，它是直流電流波形脈動的次數.在電流型逆變電路中。 內容來自廣州市捕王科技
它是直流電壓波形脈動的次數，這個脈波數和交流電壓一個周期內的逆變轉換次數是相等的.如果脈波數為陽，則稱為的相逆變電路，圖表示了直流電壓波形的重復次數和脈波數的關系。

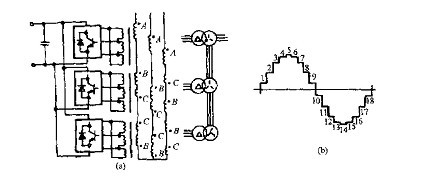

電壓型逆變器的階梯數這個術語同樣對逆變器的輸入輸出波形分類是有用的壓型逆變器的階梯數是栺輸出電扭波形在一個周期內所包含的階梯數.圖化)所示的電路與波形是I8脈波電壓型逆變器的交流輸出階梯波電壓波形，它的階梯數也是 QQ:1006295967
